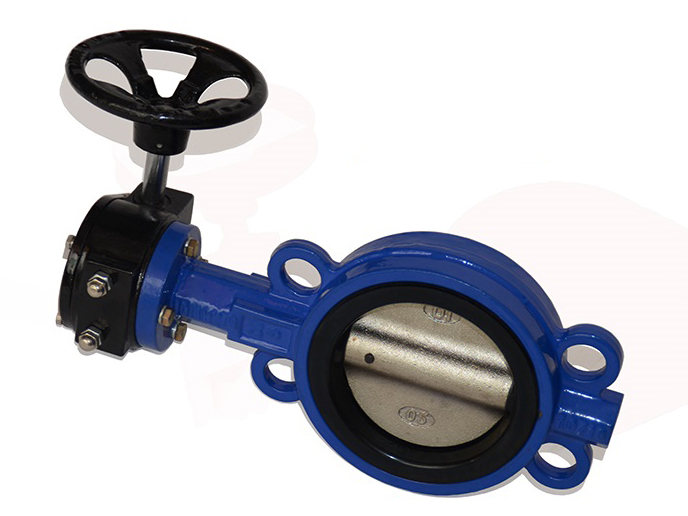

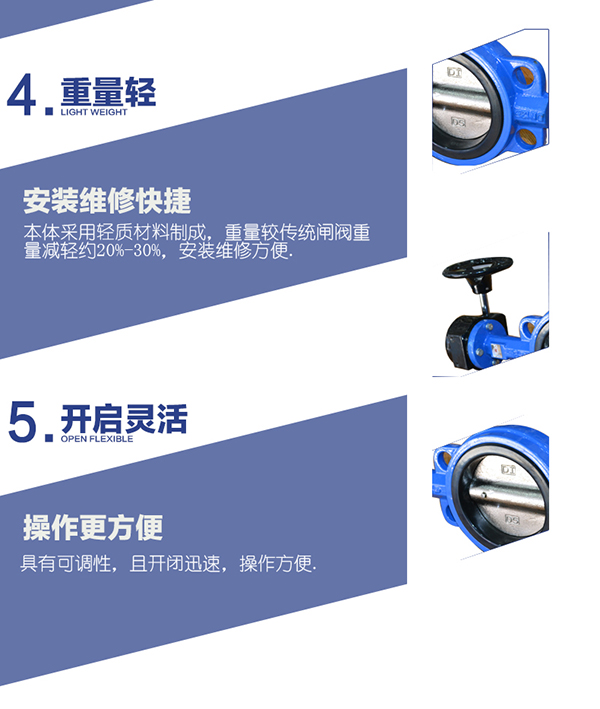

Y886蜗轮蝶阀

Y886蜗轮蝶阀

 详情说明

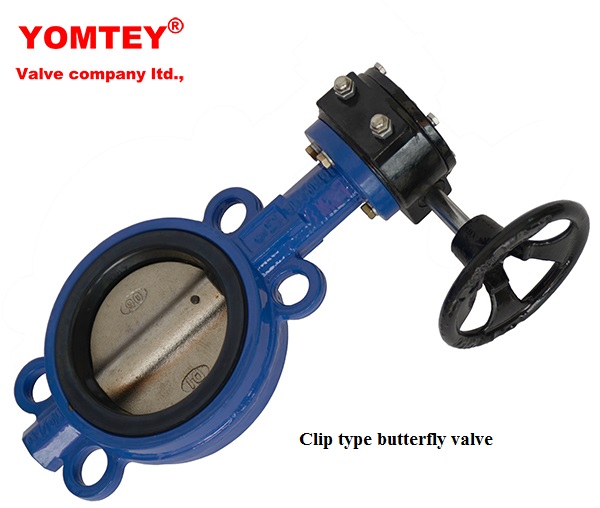

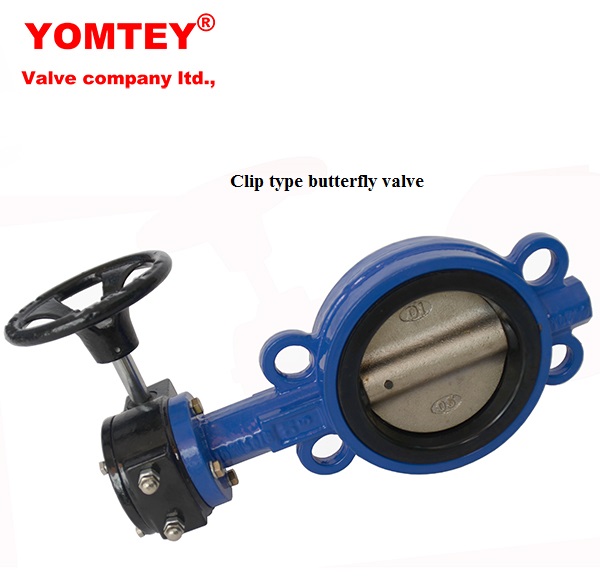

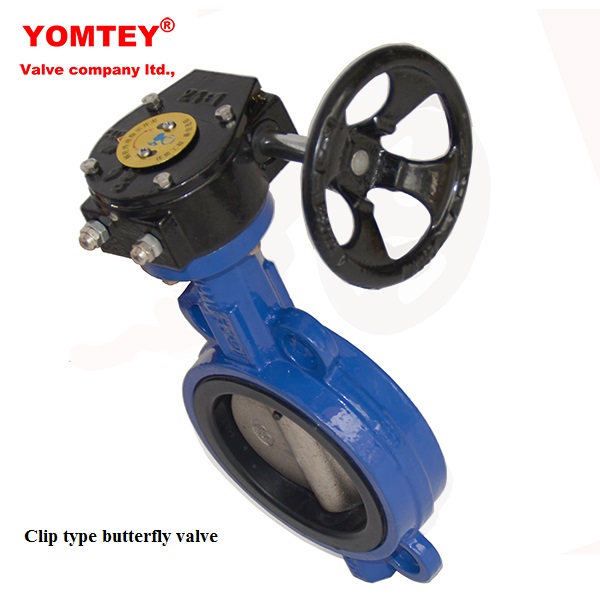

​产品名称:D371X-16Q蜗轮对夹式软密封蝶阀】

【产品型号:D371X】

【产品压力:1.0-1.6MPa】

【产品材质:铸铁、铸钢、不锈钢】

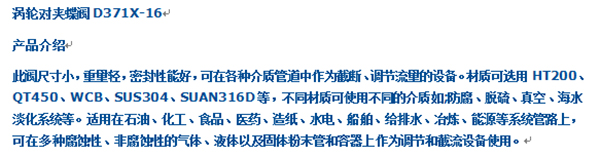

一、D371X蜗轮对夹式软密封蝶阀产品简介:

我公司研制的蜗轮蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

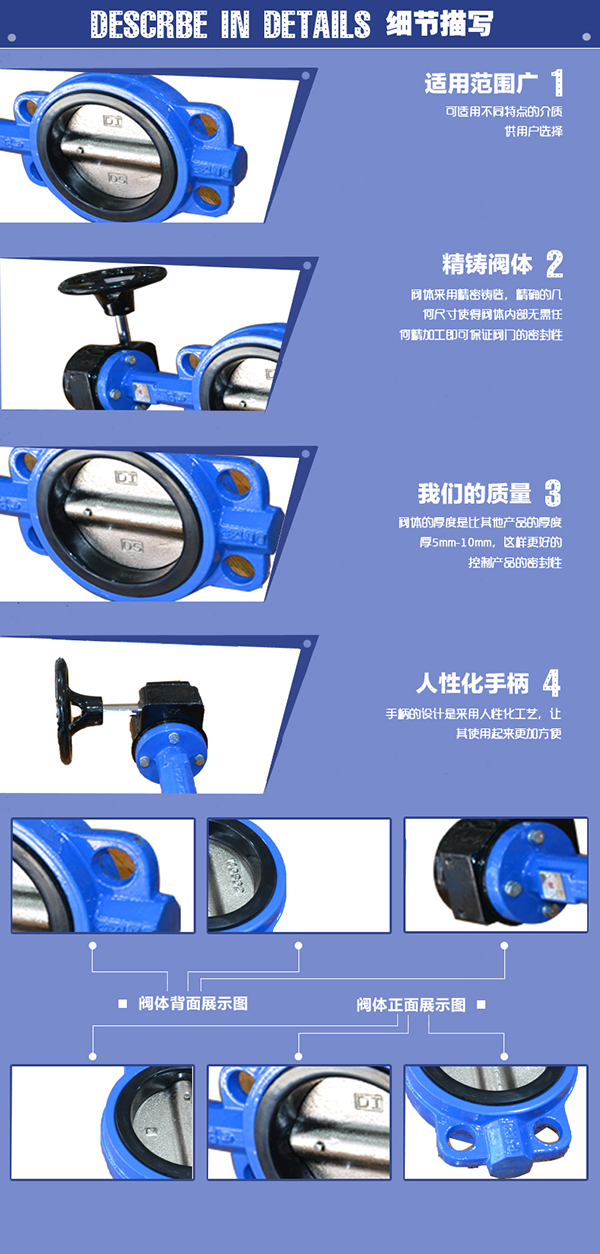

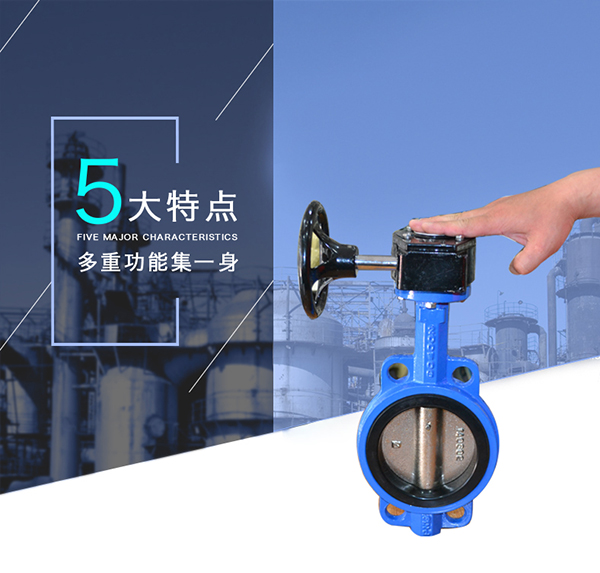

二、D371X蜗轮对夹式软密封蝶阀产品特点:

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

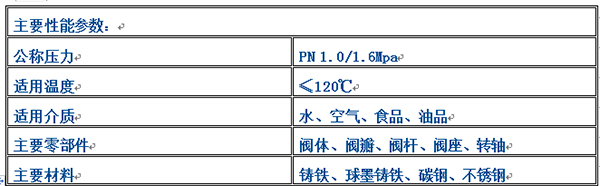

三、D371X蜗轮对夹式软密封蝶阀主要结束参数:

公称通经DN(mm) 50~2000 50~1600

公称药理PN(MPa) 0.6 1.0 1.6

密封试验(MPa) 0.66 1.1 1.76

强度试验(MPa) 0.9 1.5 2.4

适用温度 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

适用介质 水、空气、天然气、油品及弱腐蚀性流体

泄漏率 符合GB/T13927-92标准

驱动方式 蜗轮传动、电动、气动、液动

四、D371X蜗轮对夹式软密封蝶阀主要零部件材料:

零件名称 材料

阀体 WCB、QT450-10、HT200、HT250

蝶板 WCB、QT450-10、HT200、HT250

阀轴 2Cr13

密封圈 丁腈耐油橡胶

填料 柔性石墨

五、D371X蜗轮对夹式软密封蝶阀执行标准:

制造标准 GB/T 122387-89

法兰标准 GB9113-2000、GB17241.6-1998

结构长度标准 GB12221-89

检验标准 GB/T 13927-92

六、D371X蜗轮对夹式软密封蝶阀主要外形连接尺寸单位:mm
DN L H H1 A B ФD
0.6MPa 1.0MPa 1.6MPa
50 43 77 309 180 200 88 99 99
65 46 85 320 180 200 108 118 118
80 46 95 340 180 200 124 132 132
100 52 105 360 180 200 144 156 156
125 56 129 405 180 200 174 184 184
150 56 132 450 270 280 199 211 211
200 60 165 607 270 280 254 266 266
250 68 197 659 270 280 309 319 319
300 78 234 742 380 420 363 370 370
350 78 283 792 380 420 413 429 429
400 102 325 887 450 470 463 480 480
450 114 369 935 480 490 518 530 548
500 127 404 985 480 490 568 582 609
600 154 470 1243 480 490 667 682 720
700 165 503 1346 640 660 772 794 794
800 190 571 1466 640 660 878 901 901
900 203 621 1565 750 860 978 1001 1001
1000 216 702 1781 850 900 1078 1112 1112
1200 254 818 1965 850 900 1295 1328 1328
